无线控制器怎么连接(如何在不同VLAN使用相同的无线名称)

需求分析

某企业的三层办公楼中已有有线网络,其中研发部、销售部、产品部分别使用VLAN 10、20、30三个不同的VLAN。现需实现无线网络覆盖,各楼层接入交换机支持标准PoE供电,将无线AP接入交换机,实现由AC无线控制器统一管控,且处于不同VLAN中的AP发射相同的无线名称(SSID)。

应用拓扑

应用拓扑如下:


设置方法

TL-AC1.1.0的设置界面略有差异,设置方法请点击参考:[TL-AC1 1.0] 如何在不同VLAN使用相同的无线名称

1. VLAN设置

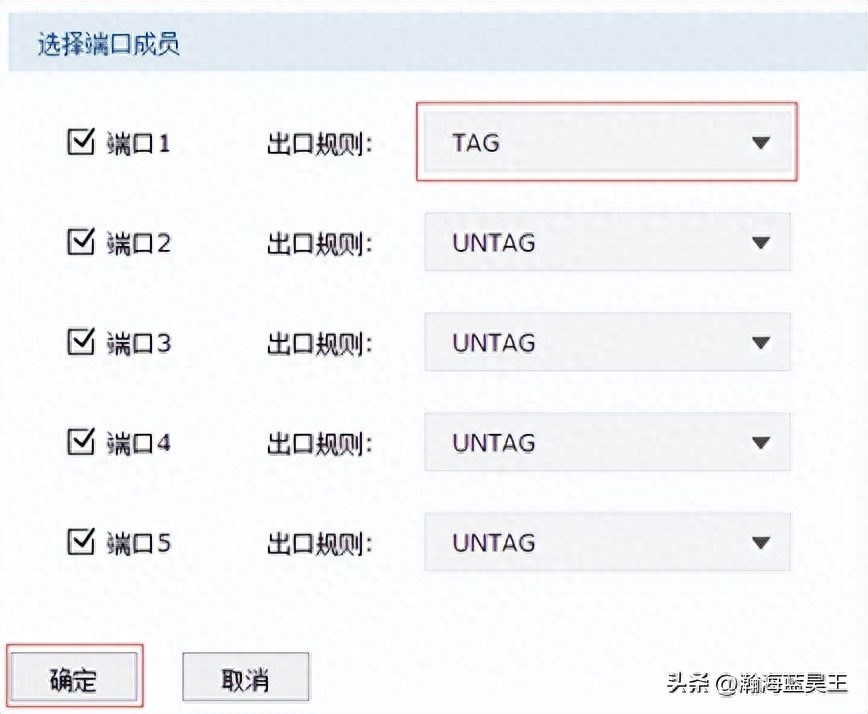

设置AC控制器连接核心交换机的端口(1号端口)出口规则为TAG,在AC控制器的管理界面,点击“网络设置

设置

设置”,点击默认VLAN条目后面的编辑


,如下图:


在VLAN设置页面点击

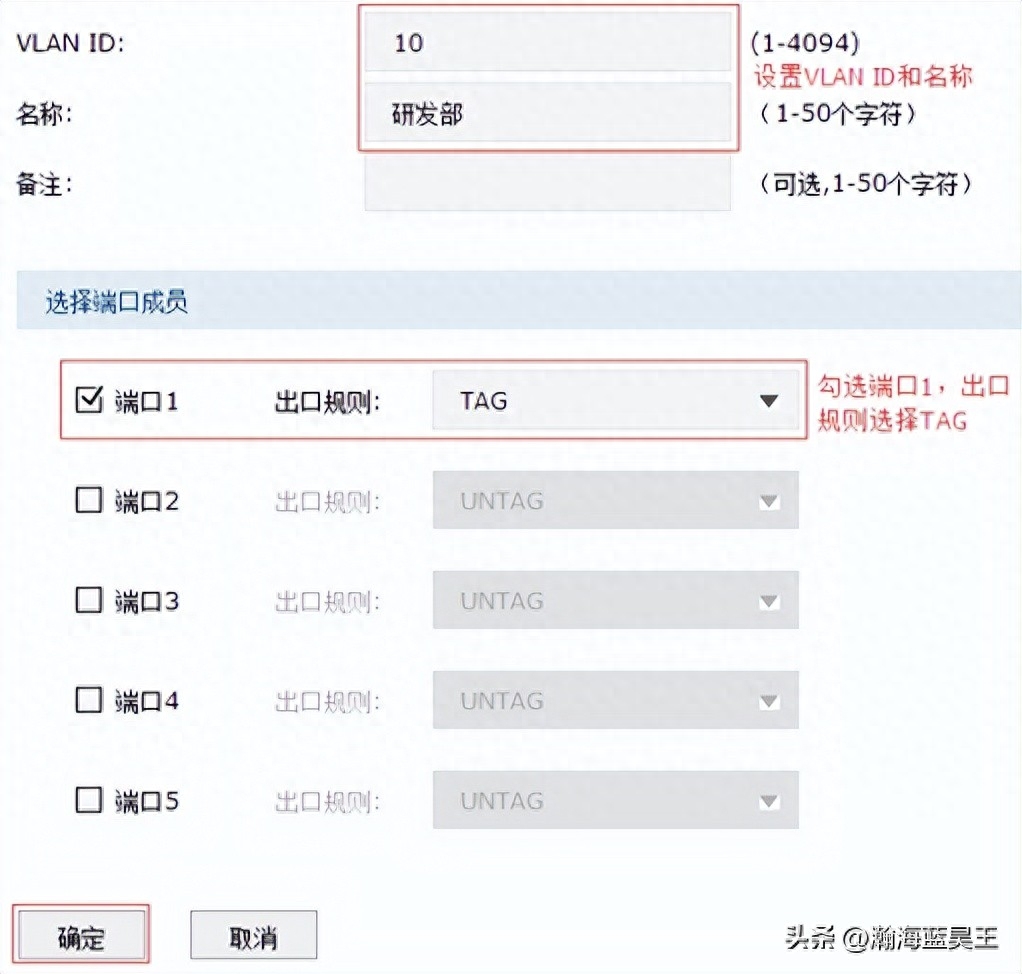

,添加VLAN 10、VLAN 20、VLAN 30均包含1号端口,设置如下图:

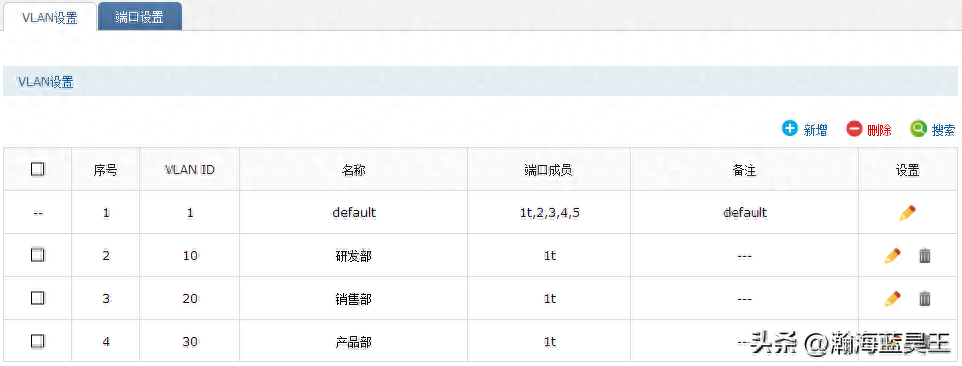

设置后VLAN设置列表显示如下图:


2.VLAN接口设置

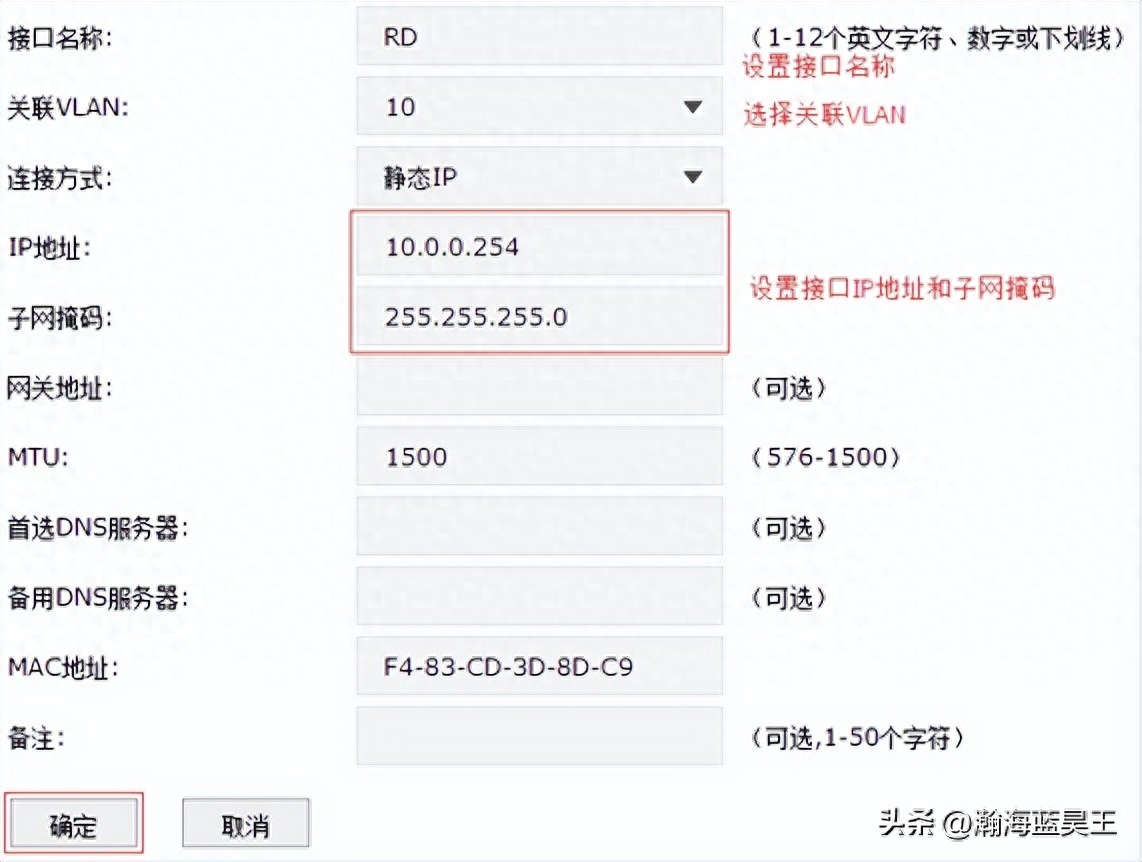

点击“网络设置>接口设置”,新增已设置好的三个VLAN的接口地址,设置如下图:


设置后接口设置列表显示如下图:


3. DHCP服务设置

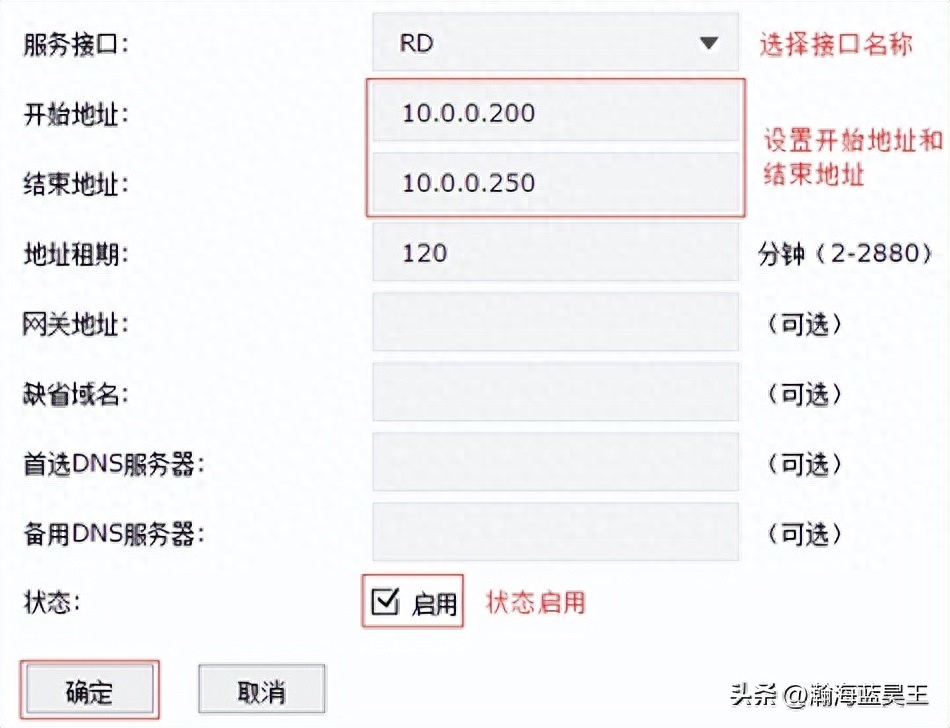

点击“网络设置服务”,设置AC给各个VLAN中的AP分配IP地址的DHCP服务,分别新增与各个VLAN接口同网段的地址池,设置如下图:

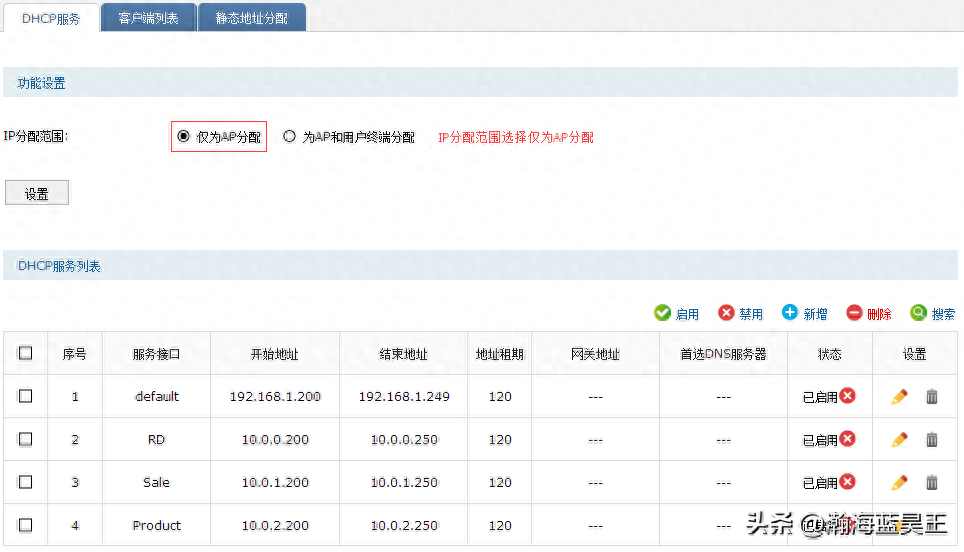

设置后DHCP服务列表显示如下图:


4.无线射频绑定

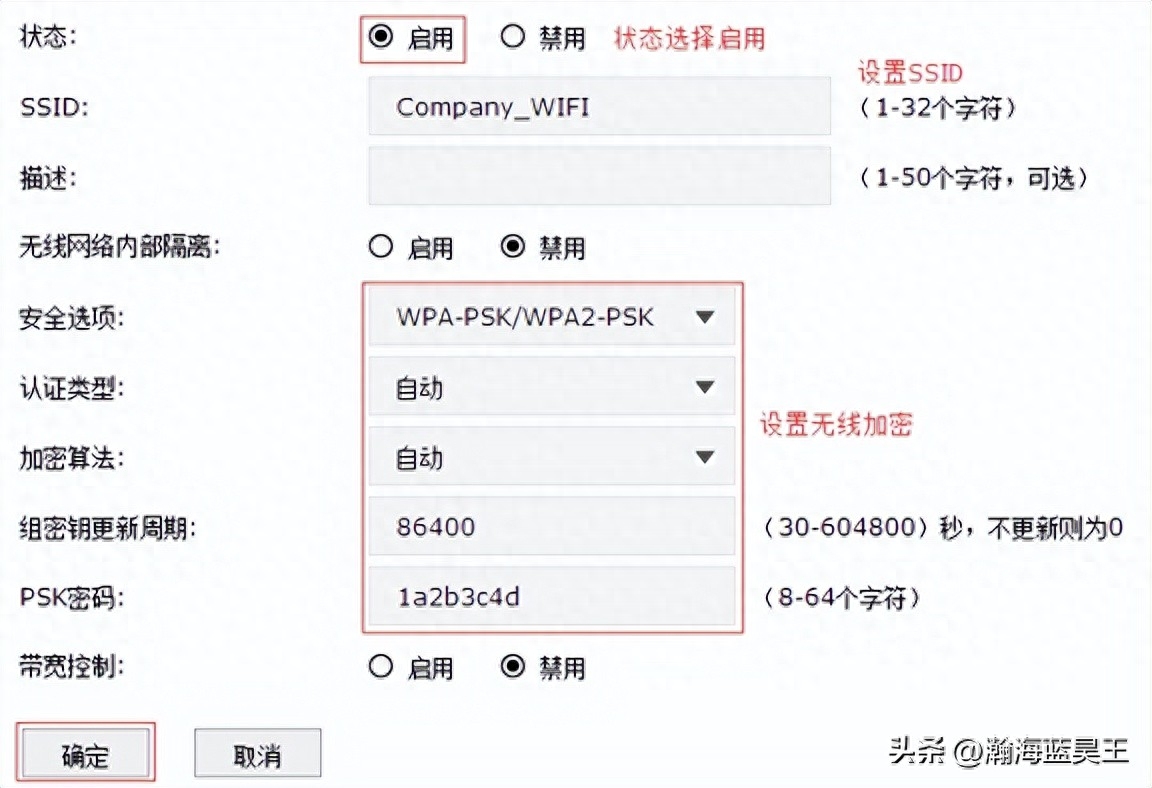

点击“无线管理<无线服务”, 新增一个SSID,设置如下图:

条目添加完成后,点击射频绑定

勾选所有AP后点击绑定,如下图:

绑定后显示如下图:

经过以上配置步骤,接在核心交换机上的AC控制器即可发现所有VLAN中的AP,并且处于不同VLAN的AP使用相同的无线名称(SSID)。
