电脑主板图解(从浅到深认识电脑主板(扫盲版))

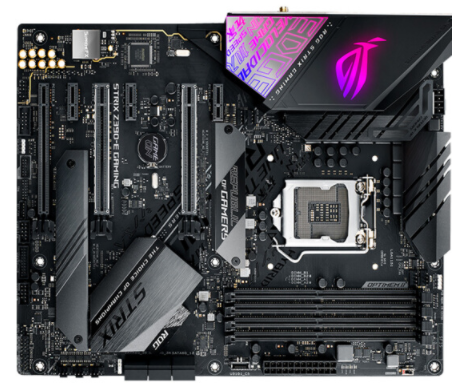

其实主板是电脑主机配置中非常重要的组成配件,按照种类可以分为AT , Baby-AT,ATX,Micro ATX ,LPX , NPX ,NLX ,FIex ATX ,EATX ,WATX以及BTX等多种结构。其中,AT和Baby-AT已经是多年前主板结构,现在已经基本上看不见了,而LPX,NLX,FIex ATX基本上是ATX的演变而来,多见于国外的品牌机,国内基本上很难见到,EATX和WATX则多用于服务器及工作站主板,而ATX是目前市场上最常见的主板结构,扩展插槽较多,PCI插槽数量在4~6个甚至更多,大多数主板都采用ATX结构。

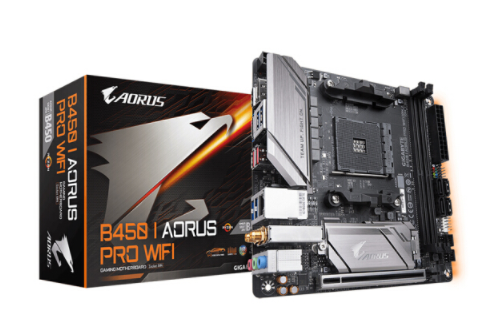

Micro.ITX又称Mini ITX,是ATX结构的精简版,只保留其主要功能从而达到减小体积并降低成本,也就是大家常说的“小板”,基本上扩展插槽较少,PCI插槽数量在3个或者3以下,多用于定制品牌机以及小型机箱。
目前主板的产生厂商比较多,一线有华硕(ASUS),微星(msi),技嘉(GIGABYTE)二三线有华擎(ASROCK), 映泰(BIOSTSR) ,盈通(YESTON),七彩虹,铭瑄,影驰等,各厂商的产品定位不一样,其价格和用料都会有所差距!
整体来说主板与CPU,内存等硬件定义不一样,CPU,内存等硬件决定着电脑的性能的好坏,而主板决定着电脑的稳定性以及功能,只有主板选用的合理,电脑才能真正意义上稳定运行。
主板在没有印刷前,可以直接看到错落有致的电路布线和棱角分明的各部位件:插槽 ,芯片,电阻,电容等,当主机电时(按下电源开关是),电流会在瞬间通过CPU,南北桥芯片,内存插槽,AGP插槽,PCI插槽。IDE接口以及主板边缘的串口,并口,PS/2接口等。随后,主板会根据BIOS(基本输入输出系统)来检测识别硬件,并启动操作系统,发挥支撑系统平台工作的功能。

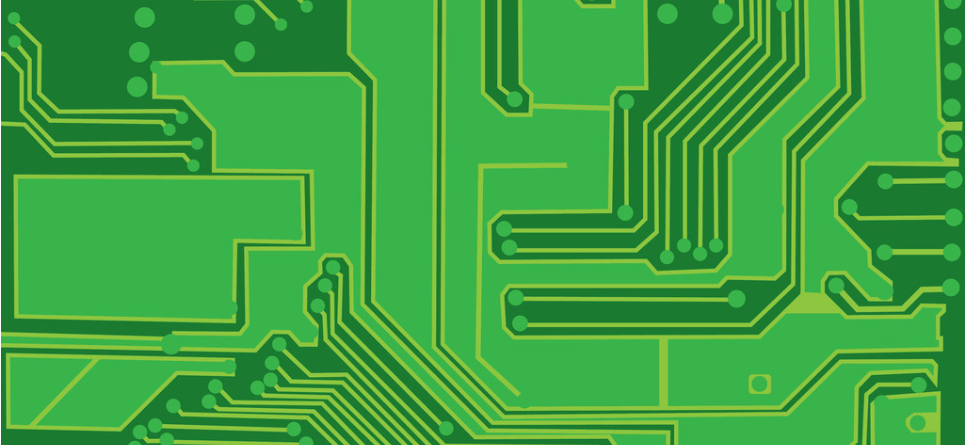

主板其实就是是在PCB板安装或焊接了各种电子元器件制作而成的。所谓的PCB板就是印制电路板,又称印刷电路板,是电子元器电气连接的媒介。它以绝缘板为基材,经机器切成规定尺寸,并附有一个相应的电路图形,并布有不同的原件孔以便实现电子元件之间相互连接,另外主主板上可以清晰的看到细细的金属线,恰恰就是这些线是主板的主要传导者,所有的数据通讯全是靠他来完成,也被称为总线!

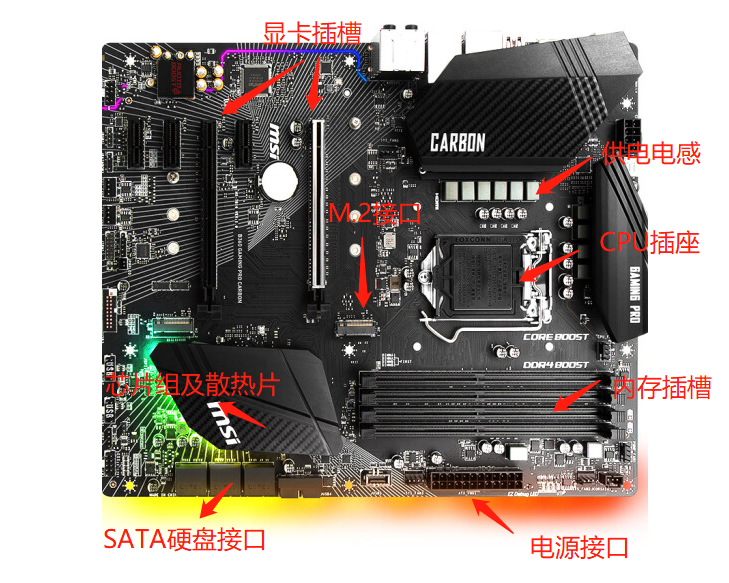

一块主板是由一块大的大的电路板上面集成了不同功能的电子原件以及各种,插槽,各种芯片组,其中包括了内存插槽,CPU插座,内存插槽,IO芯片,BIOS芯片,硬盘接口,电源接口以及更多的外部扩展,说道这里估计很多人会冒出两个名词,南桥和北桥,所谓的南桥就是负责I/O总线之间的通信,如PCI总线、USB、LAN、ATA,北桥一般离CPU插座非常近主要是控制 CPU内存显卡等高速设备所以他们的分工是很明确的!

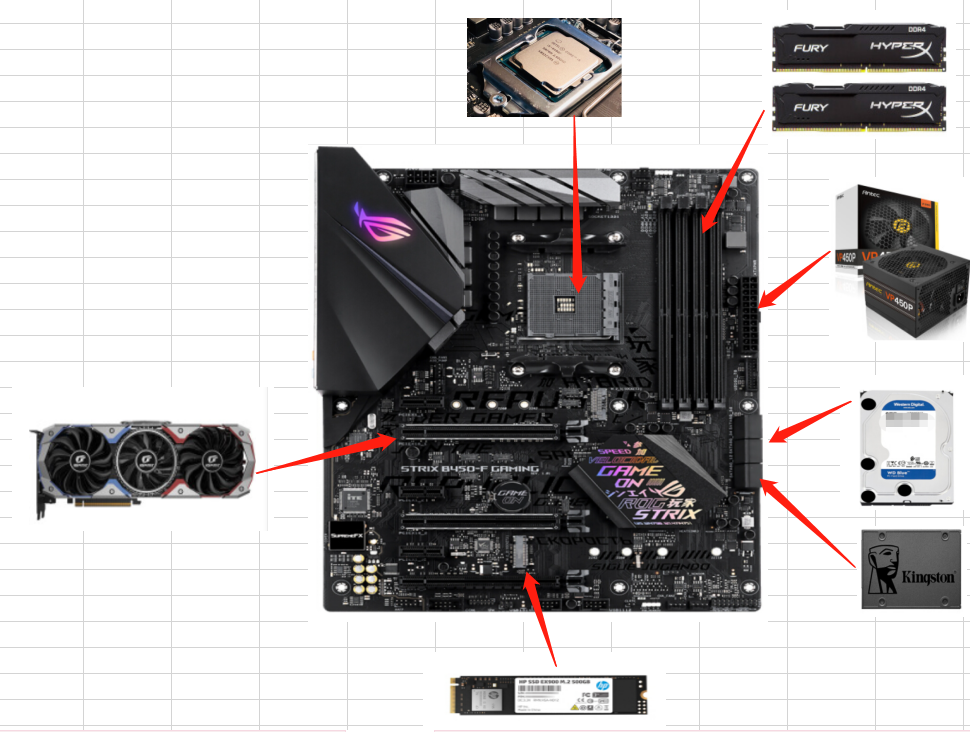

下面为显卡,内存硬盘的大体安装方法,具体小细节请以主板说没说为准;

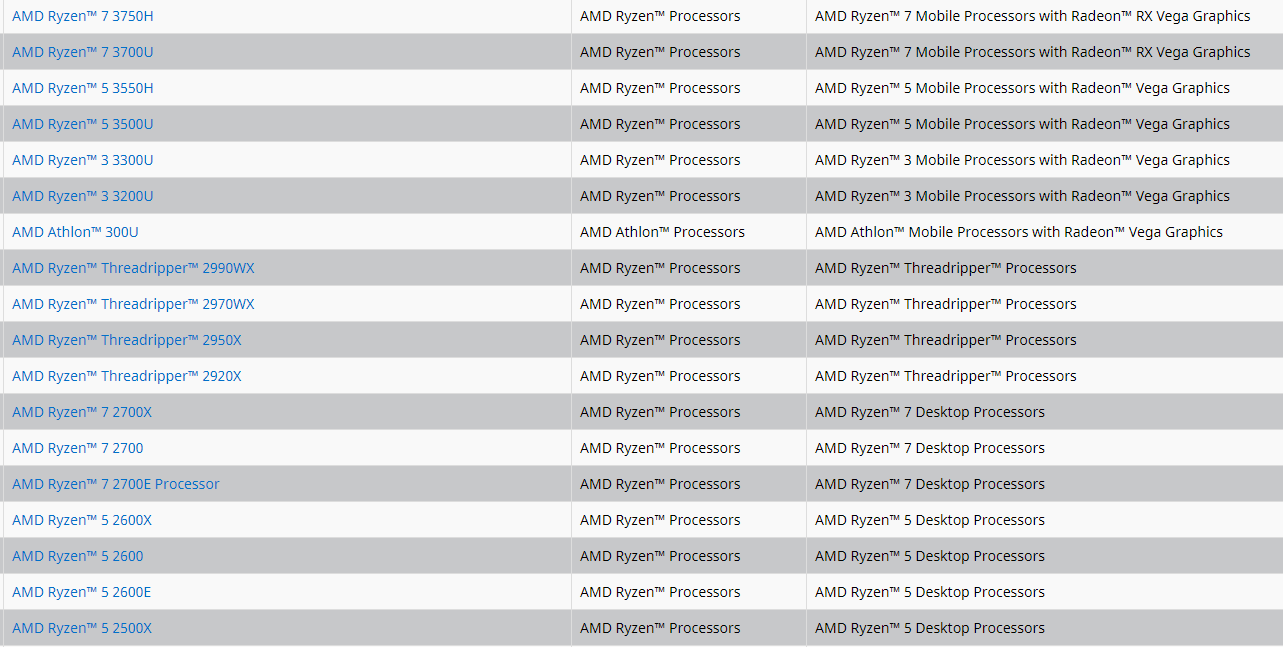

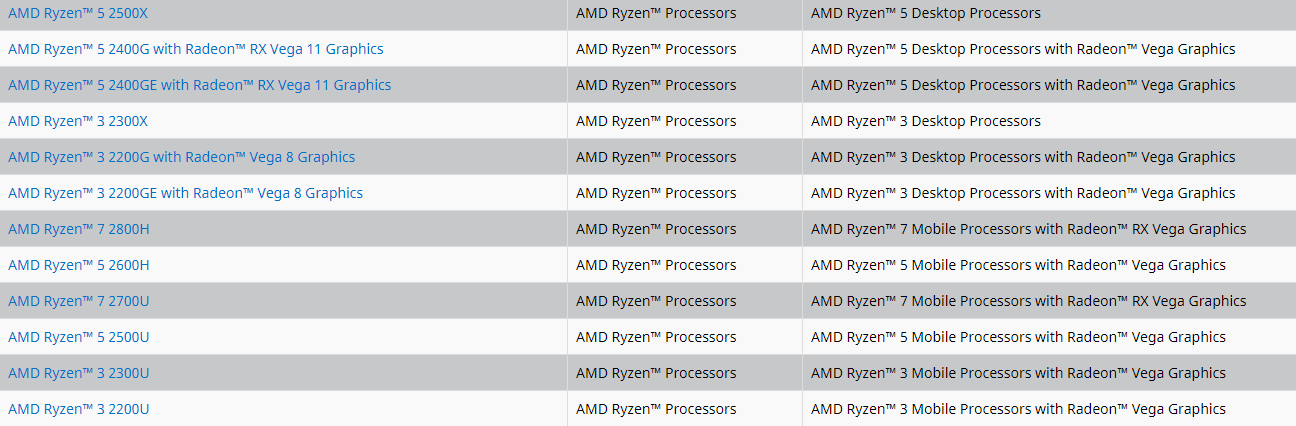

再来说说主板的CPU插座接口问题,就目前来说CPU分为英特尔和AMD两种,他们的主板插座是完全不一样的,所以大家一定要记住千万别买错,就AMD常见接口有FM2/FM2+ ,AM3 /AM3+AM4 Socket TR4 就目前接口最为活跃的是AM4接口,其主要型号以锐龙系列为主具体型号如下(R3 1200 1300X 2200G R51400 1500 1500X 2400G 1600 1600X R71700 1700X以及二代R5 2600 2600X R72700 2700X 另外还有部分入门级型号APU 比如 A9 9700 A12 9800和新速龙200GE都是AM4接口,而旗舰撕裂者1950X 2920X 2950X 2970WX 2990WX这几个型号的主板接口为Socket TR4), 注意另外AMD从官方可以明确的看到以下型号比如AMD Ryzen? 7 3750H 锐龙7 2700E 锐龙5 2600E 锐龙5 2500X 锐龙3 2300X 等!

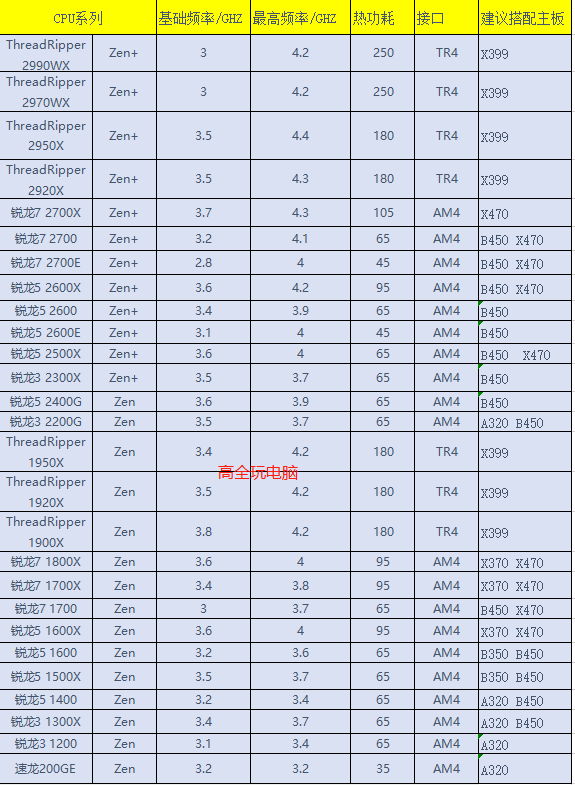

那么在新型号还没正式铺货的情况下今年AMD的主流型号主板有以下芯片组型号,入门级A320 主流级B350 B450 高端芯片组X370 X470 旗舰级X399,我们在选择的时候尽量按照CPU性能来选择对应的主板,就比如R3 1200选择A320主板,R5 2600选择B450主板,R7 2700X选择X470主板,至于新型号还待观望具体建议主板搭配型号如下图;

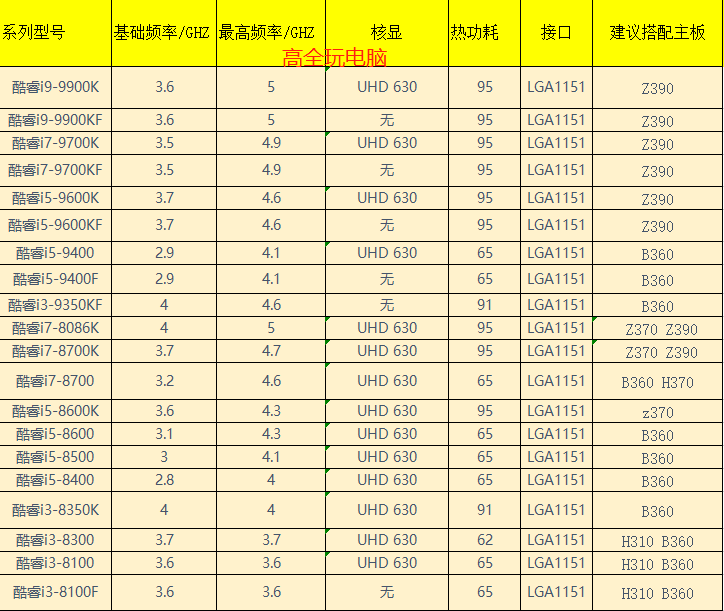

在来说说英特尔型号主板的接口,这个英特尔接口就非常多了,常见的有LGA 1150 1151 1155 2011,2066老型号有775 1366 目前英特尔基本上都是以八代九代为主,估计除开部分还在清库存的商家还在出售七代以前的型号,其余都是以八代九代为主,接口基本上都是以LGA1151为主,下面我就重点说下八代九代酷睿系列主板的搭配方式,目前酷睿主要型号有i3 8100 8100F 8350K 9350KF i5 8400 8500 8600 8600K 9400F 9600K 9600KF i7 8700 8700K 8086K 9700K 9700KF 9900K 9900KF,其中KF都是不带核显的!下图为目前英特尔部分型号接口及主板搭配建议;
上面就是我总结的目前主板的选择方式,由于我只是业余爱好有可能出现错误的情况,如果发现错误请大家务必及时指出!
